建筑工程专业知识：建筑总平面图

建筑施工图主要表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰以及一些固定设施和施工要求。主要包括建筑平面图、立面图、剖面图和建筑详图。设计总说明、总平面图反映新建房屋的总体施工要求和布局，一般放在建筑施工图内。建筑平面图、立面图、剖面图是建筑施工图中最基本的图样，它们相互配合可反映房屋的全貌。

设计图纸是施工放样的主要依据，与测设有关的图纸主要有建筑总平面图、建筑平面图和基础平面图。

建筑总平面图

一、总平面图的作用

建筑总平面图主要表示出新建房屋的平面形状、位置、朝向及与周围地形、地物的关系等。

建筑总平面图是新建房屋定位、施工放线、布置施工现场的依据。

二、总平面图的内容

总平面图的内容包括：拟建建筑物及其定位，拟建建筑物的室内外标高，相邻有关建筑、拆除建筑的位置或范围，附近的地形地物，道路，风向频率玫瑰图和指北针，绿化规划、管网等的布置情况。

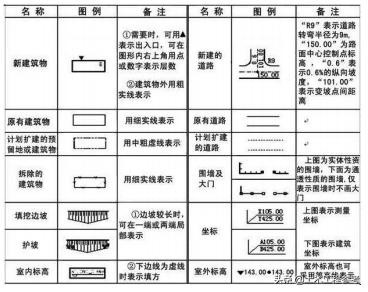

三、总平面图的图例

总平面图的常用比例为：1：500、1：1000、1：2000 等。

四、总平面图的标高

建筑标高可分为相对标高和绝对标高。

相对标高是指一栋建筑物施工图室内首层地面标高以零为基点，写±0.00。

我国把青岛附近的黄海平均海平面定为绝对标高的零点。其它各地的标高均以此为基准，任何一地点相对于黄海的平均海平面的高差即为绝对标高。

五、总平面图的等高线

在总平面图上通常画有多条类似徒手画的波浪线，每条线代表一个等高面，称其为等高线。地面高低起伏的地貌一般用等高线来表示。

等高线上的数字代表该区域地势变化的高度。等高线上所注的高度是绝对标高。

六、总平面图的规划红线

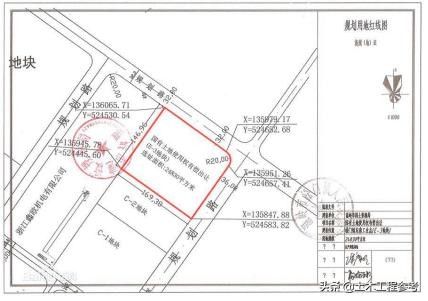

规划红线是宏观规划用地范围的标志线。如图所示：

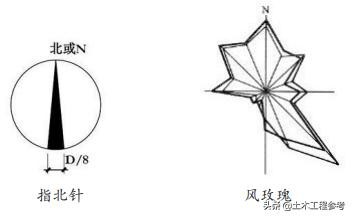

六、总平面图的风玫瑰和指北针

指北针的形状宜符合相关规范要求，其圆的直径宜为 24mm，用细实线绘制；指针尾部的宽度宜为 3mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部的宽度宜为直径的 1／8。

指北针与风玫瑰结合时宜采用互相垂直的线段，线段两端应超出风玫瑰轮廓线2mm～3mm，垂点宜为风玫瑰中心，北向应注“北”或“N”字，组成风玫瑰所有线宽均宜为 0．5b。

在总平面图中的标注中，指北针不是新建建筑物定位的依据。

“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向频率的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，玫瑰图上所表示风的吹向（即风的来向），是指从外面吹向地区中心的方向。风玫瑰折线上的点离圆心的远近，表示从此点向圆心方向刮风的频率的大小。实线表示常年风向，虚线表示夏季风向。
